압축공기 내 불순물 제거를 위한 필터
압축공기 품질의 중요성
압축공기 내에는 oil aerosol/Vapor 및 다양한 미세입자와 응축수가 포함되어 있으며, 이러한 오염물질들이 필터에 의해 적절한 방법으로 제거되지 않고 사용되었을 경우, 생산공정이나 생산장비에 문제를 야기시키거나, 제품의 품질을 떨어뜨리고 불량을 초래하는 원인으로 작용하게 됩니다. 다양한 고품질 고효율의 ㈜지에스에이 필터를 통해 국제품질규격의 압축공기를 사용하여 작업 효율성과 생산성을 높이시기 바랍니다.
사용하고자 하는 압축공기의 품질수준에 따라 입자(Particulate) 필터, 흡착(Coalescing) 필터 및 카본(Carbon) 필터를 설치하여 사용하십시오.
| 압축공기 품질 등급 | |||||
|---|---|---|---|---|---|
| ISO8573-1-2010 CLASS |
Maximum number of particles per ㎥ | Vapour Pressure Dew Point ℃ at 7 barg |
Total Oil mg/㎥ |
||
| 0.1~0.5 micron | 0.5~1.0 micron | 1.0~5.0 micron | |||
| 1 | 20,000 | 400 | 10 | -70 | 0.01 |
| 2 | 400,000 | 6,000 | 100 | -40 | 0.1 |
| 3 | - | 90,000 | 1,000 | -20 | 1 |
| 4 | - | - | 10,000 | 3 | 5 |
| 5 | - | - | 100,000 | 7 | - |
| 6 | - | - | - | 10 | - |
압축공기 품질에 따른 필터 설치(권장 사항)
-
압축공기 품질에 따른 필터 설치
-
Coalescing/Particulate Filter(40μm, 5μm, 1ppm)
- 기능 : 응축수 및 큰 입자 제거
- 용도 : 일반적인 공압 장비
- 공기 품질 : ISO8573-1 Class 3
-
Coalescing/Particulate Filter(0.1ppm, 1μm)
- 기능 : 오일 및 미세입자 제거
- 용도 : 공압 툴 / 제어용
- 공기 품질 : ISO8573-1 Class 2
-
Coalescing/Particulate Filter(0.01ppm, 0.1μm)- 기능 : 오일 및 미세입자 제거
- 용도 : 전자 / 도장 / 식품
- 공기 품질 : ISO8573-1 Class 1
-
Carbon/Particulate Filter(0.003ppm, 0.01μm)- 기능 : 오일 및 초미세입자 제거
- 용도 : 제약 / 의료/ 반도체
- 공기 품질 : ISO8573-1 Class 1
안전하고 유지관리가 쉬운 제품 구조
베이오넷 형태의 체결방식으로 특별한 공구없이 필터의 분해 및 조립이 가능하며, 엘리먼트 역시 필터의 헤드에 간단하게 끼워서 조립하는 방식으로 쉽고 안전하게 유지보수가 가능 하도록 제작되었습니다.
최소한의 설치공간 내에서 간편하게 분해 및 조립과 유지보수가 가능하므로 공간적인 제약으로 인한 불편함을 최소화 하였습니다
필터의 주요 특징 및 장점
-
차압 지시계 부착
차압지시계를 기본으로 장착하여 엘리먼트의 교체 시기를 쉽게 확인 가능
-
손쉬운 엘리먼트 교체
디자인 출원된 방사형 모양의 엘리먼트 체결 형상으로 홈에 맞추어 쉽게 탈부착이 가능
-
간편한 체결 방식Q
디자인 출원된 베이오넷(Bayonet) 형태의 체결 방식으로 특별한 공구없이 손쉽게 분해 및 조립이 가능하여, 유지 및 보수 편리
-

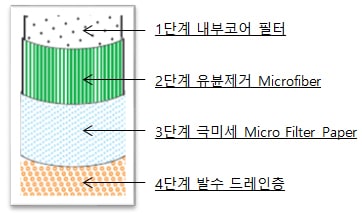

주름형 엘리먼트 방식
Multilayer로 구성되어 여과성능 및 신뢰성이 우수하며, 주름형태로 제작되어 압축공기의 유속을 감소시켜 여과 효율 및 압력 손실을 최소화
-
알루미늄 다이캐스팅
알루미늄 다이캐스팅으로 정밀하게 제작되어 가볍고 기밀성이 우수
-
아노다이징(Anodizing) 표면 처리
필터 내부에 아노다이징 표면처리를 적용하여 내식성 및 내마모성이 우수하며, 부식으로 인한 플로트 드레인의 오동작을 방지
-
외장형 오토 드레인
플로트를 내장한 오토 드레인 장착으로 플로트의 오동작을 방지하고, 유지 및 관리가 용이
-
자동/수동 겸용 플로트 드레인
수동기능이 포함된 오토플로트 드레인을 적용하여 유지 및 관리가 용이
제품 기술 사양표
참고 사항
- 입구 공기 압력: 7.0 barg
- 설계 압력 : 14 barg(50AN 이하) / 9.7 barg(65A 이상)
- 엘리먼트 최대 사용 온도: 40 / 5 μm(Max.65 C), 1 / 0.1 / 0.01 ppm(Max.54 C)
- 특별 압력이나 스테인레스 재질은 주문제작입니다.
- 필터 지지대는 HYF-125A 이상 기본 적용입니다.
- 필터 명명법
- Filter Model: HYF-40-15AN(필터 - 여과도 - 접속구경)
- Element Model: HYE-40-15AN(엘리먼트 - 여과도 - 접속구경) - HYF-65A 이상 제품의 엘리먼트는 HYE - XX - 50A(볼트 타입)가 적용되며, 모델에 따라 수량이 상이하므로, 수량 확인 후 주문해 주십시오.
필터 엘리먼트
| 모델명 | 입자 제거 | 오일 제거 (@ 20’C) |
최대 사용 온도 | 차압(barg) | 차압 지시계(엘리먼트 교체) | 엘리먼트 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| ℃ | Dry | Wet | DPI Color | Month | 색상 | 재질 | ||||
| H Y E |
40 | 40 Micron | - | 65 | 0.05 | 0.15 | RED | 6 | White | Polyethylene |
| 5 | 5 Micron | - | 0.05 | 0.15 | White | Polyethylene | ||||
| 1 | 1 Micron | 1 ppm | 54 | 0.15 | 0.3 | Red | Borosilicate | |||
| 0.1 | 1 Micron | 0.1 ppm | 0.15 | 0.3 | White | Borosilicate | ||||
| 0.01 | 1 Micron | 0.01 ppm | 0.15 | 0.3 | Yellow | Borosilicate | ||||
| 0.003 | - | 0.003 ppm | 0.1 | 0.2 | White | Activated Carbon | ||||
필터
| 모델명 | 처리 유량 | 최대 사용 압력 | 접속 구경 | 엘리먼트 수량 | 치수 | 무게 | ||
|---|---|---|---|---|---|---|---|---|
| N㎥/min | CFM | barg | A | EA | (A x B) mm | kg | ||
| H Y F |
15AN | 0.8 | 28 | 13 | PT 15A | 1 | 85 x 185 | 0.8 |
| 20AN | 1.7 | 60 | PT 20A | 1 | 85 x 225 | 1 | ||
| 25AN | 3.4 | 120 | PT 25A | 1 | 105 x 330 | 1.9 | ||
| 40AN | 10 | 353 | PT 40A | 1 | 165 x 440 | 5.5 | ||
| 50AN | 14 | 494 | PT 50A | 1 | 165 x 540 | 6.5 | ||
| 65A | 28 | 989 | 9.7 | FLG. 65A | 2 | 550 x 1143 | 88 | |
| 80A | 42 | 1483 | FLG. 80A | 3 | 550 x 1143 | 103 | ||
| 100A | 70 | 2472 | FLG. 100A | 5 | 600 x 1180 | 120 | ||
| 125A | 84 | 2966 | FLG. 125A | 6 | 700 x 1251 | 170 | ||
| 150A | 112 | 3955 | FLG. 150A | 8 | 700 x 1251 | 180 | ||
| 200A | 196 | 6922 | FLG. 200A | 11 | 1000 x 2367 | 300 | ||
| 250A | 330 | 11654 | FLG. 250A | 19 | 1200 x 2705 | 400 | ||
고압용 필터
| 모델명 | 처리 유량 | 최대 사용 압력 | 접속 구경 | 엘리먼트 수량 | 치수 | 무게 | ||
|---|---|---|---|---|---|---|---|---|
| N㎥/min | CFM | barg | A | EA | (A x B) mm | kg | ||
| H Y F |
15H | 1 | 35 | 35.0 | PT 15A | 1 | 106 x 340 | 17 |
| 20H | 1.9 | 67 | PT 20A | 1 | 106 x 390 | 19 | ||
| 25H | 3.4 | 120 | PT 25A | 1 | 106 x 510 | 21 | ||
| 40H | 10 | 353 | PT 40A | 1 | 144 x 700 | 25 | ||
| 50H | 14 | 494 | PT 50A | 1 | 185 x 925 | 28 | ||
