Осушитель сжатого воздуха важен для поддержания максимальной эффективности вашей воздушной системы.
Осушитель сжатого воздуха GSA отличается высокой надежностью и эффективностью в использовании.
Почему холодильный осушитель воздуха?

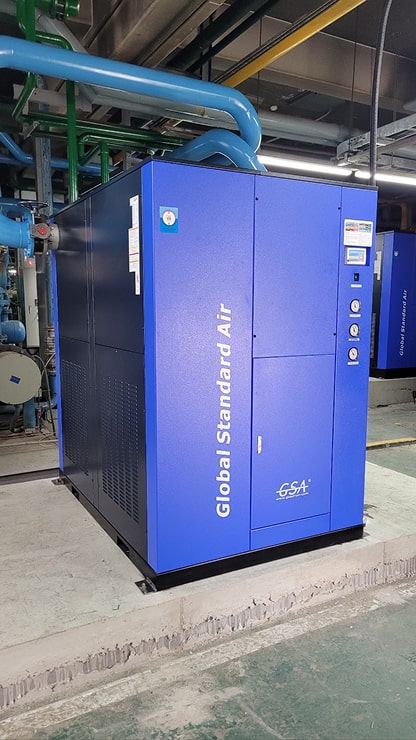

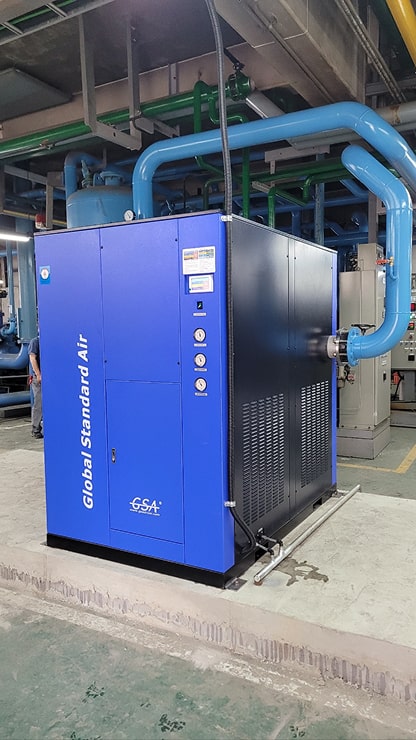

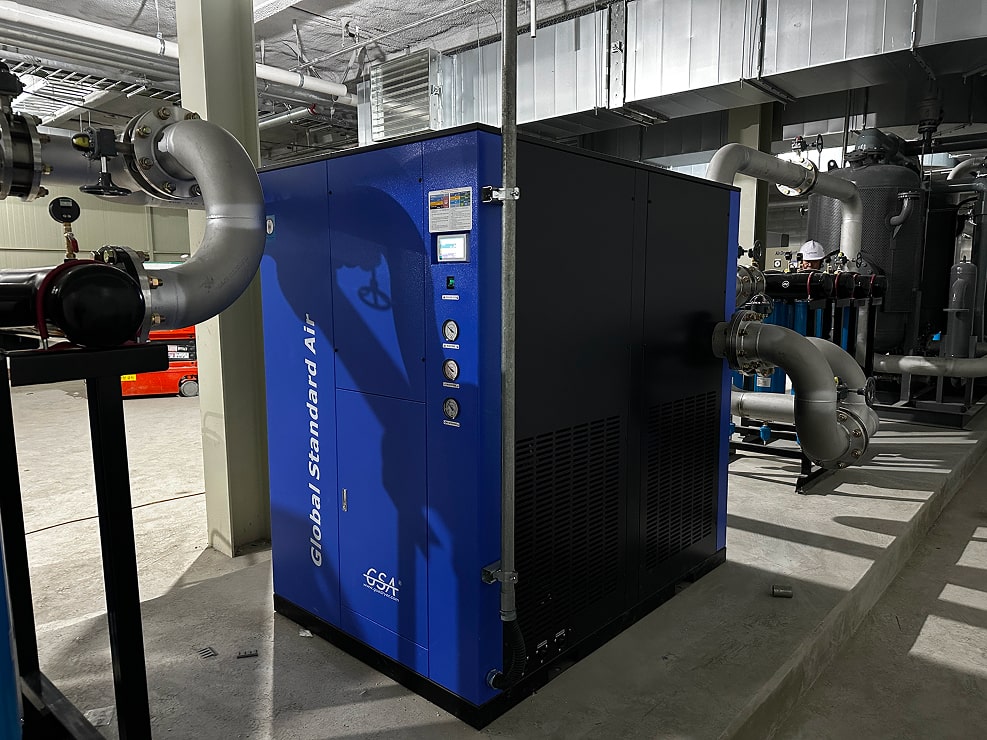

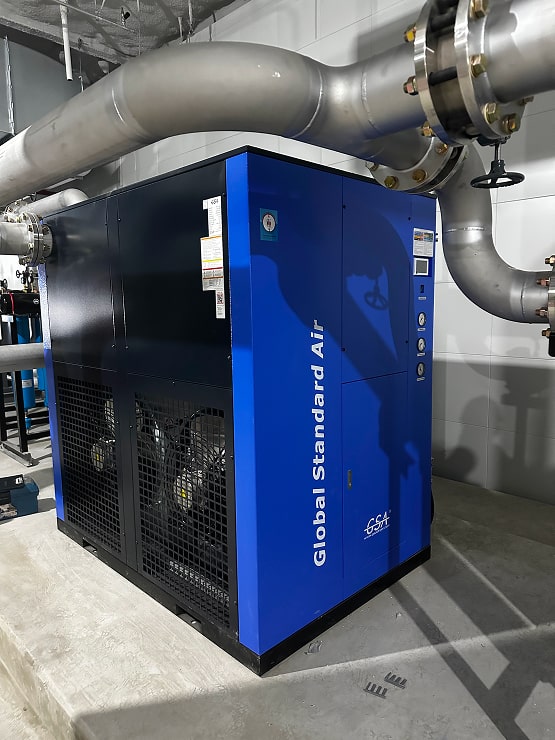

Холодильный осушитель воздуха GSA
Благодаря высокоэффективному алюминиевому теплообменнику холодильный осушитель воздуха GSA обеспечивает отличные показатели осушения и стабильные точки росы за счет большей площади теплообмена и большей эффективности, чем другие типы теплообменников. Алюминиевый теплообменник GSA разделен на три различные секции: i) теплообменник воздух-воздух, ii) теплообменник воздух-хладагент, iii) увеличенный термисторный сепаратор для удаления влаги из сжатого воздуха, охлажденного во второй секции теплообменника. Первая секция теплообменника снижает потребление электроэнергии за счет уменьшения нагрузки на компрессор хладагента путем обмена тепла горячего поступающего воздуха и холодного сжатого воздуха, охлажденного до точки росы во второй секции теплообменника. Холодный сжатый воздух, охлажденный до точки росы, встречается с горячим поступающим воздухом от воздушного компрессора и повышает выходную температуру сжатого воздуха. В результате это предотвращает запотевание труб. Увеличенный термисторный сепаратор повышает эффективность осушения, эффективно удаляя конденсат из влажного сжатого воздуха, охлажденного во второй секции теплообменника.
Компоненты
- HYD-5HTN ~ HYD-20HTN Фильтр 40 мкм + Доохладитель + Фильтр 5 мкм + Холодильный осушитель + Фильтр для удаления масла 1 ppm
- HYD-30HTN ~ HYD-100HTN Доохладитель + Фильтр 5 мкм + Холодильный осушитель + Фильтр для удаления масла 1 ppm
- HYD-150HT или выше Холодильный осушитель с контуром конденсата и хладагента, специализированный для высокой температуры (*фильтр и доохладитель НЕ включены)
Особенности
- Экономия места за счет небольшой площади установки, с доохладителем и фильтром
- Простая установка без монтажных работ для доохладителя и фильтра
- Экономия энергии за счет управления доохладителем по температуре на входе
Классификация
- Стандартные модели
- Работает постоянно независимо от нагрузки
- Энергосберегающие модели
- Работает или останавливается в зависимости от нагрузки
- Обычно используемые стандартные продукты
- Благодаря доохладителю эта модель подходит для высокой температуры на входе. Она также имеет фильтр, минимизирующий площадь трубопроводов и установки.
- Эта модель разработана для экономии энергии путем контроля температуры охлаждения и энергии, запасенной в теплообменнике.
- Эта модель разработана для экономии энергии путем контроля температуры охлаждения и энергии, используя скрытую теплоту фазового перехода (PCM), запасенную в специально разработанном теплообменнике.
Высоконадежный холодильный осушитель воздуха
Различные инновационные технологии
Высокоэффективный алюминиевый теплообменник
Благодаря высокоэффективному алюминиевому теплообменнику холодильный осушитель воздуха GSA предлагает стабильные точки росы с большей площадью теплообмена и большей эффективностью, чем другие типы теплообменников, такие как кожухотрубные и пластинчатые. Изготовленный из того же материала, осушитель воздуха GSA не имеет термического сопротивления и не подвержен замерзанию или коррозии теплообменника.
Высоконадежный дренаж без потерь сжатого воздуха
С помощью термистора и большого сепаратора внутри теплообменника он обеспечивает высокую эффективность отделения конденсата. Отделенный конденсат отводится через магнитный поплавковый или электронный дренажный клапан на основе датчика уровня, что обеспечивает высокую эффективность и эксплуатационные характеристики. Таким образом, это снижает падение производительности или отказ в дренаже, вызванный маслом или различными загрязняющими веществами.
Внутренняя труба MEPOL
Высокотемпературный осушитель прочен и устойчив к коррозии, оснащен охладителем, фильтром, осушителем и трубой MEPOL. Поэтому он может предотвратить коррозию труб и образование микробов/бактерий. Благодаря высокой механической прочности и сопротивлению давлению он снижает риск разрыва, вызванного ударом или жидкостью. Благодаря антинакипным свойствам, кроме того, он поддерживает постоянный поток и снижает вероятность перепада давления. Компактная конструкция также минимизирует площадь конструкции.
Максимизация эффективности с высокоэффективным конденсатором
Для стабильной работы даже в неблагоприятных условиях, таких как высокая температура, применялись медные трубки с канавками и гофрированные разрезные ребра. Поскольку они расширяются полностью и равномерно, адгезия ребер высока, обеспечивая конденсат с высоким коэффициентом теплопередачи. Поэтому он гарантирует стабильную работу в различных средах, включая высокие температуры.
Умный и простой контроллер
Простой и функциональный контроллер помогает пользователям считывать точные точки росы. Он способен проверять правильность работы доохладителя с помощью источника питания. Кроме того, он автоматически управляет доохладителем по температуре, снижая ненужное потребление электроэнергии. 4,3-дюймовый цветной сенсорный контроллер с TFT-панелью обеспечивает простое и удобное управление, отображая цифровую точку росы, интеллектуальное управление на основе датчика давления хладагента, различную информацию о температуре, проверку обратной фазы и функции мобильной связи (опция), такие как WIFI и BT.
Удобство использования
Высокотемпературный холодильный осушитель воздуха оснащен доохладителем и фильтром. Для установки доохладителя/фильтра не требуется никаких отдельных трубопроводных работ. Кроме того, компактная конструкция обеспечивает легкую и удобную установку даже в небольшо помещениях. С частичным фильтром и масляным фильтром, кроме того, эта система обеспечивает высококачественный сжатый воздух без добавления дополнительных устройств.
Минимизация потерь сжатого воздуха с низким перепадом давления
Мы минимизировали перепад давления за счет большой площади теплообмена и достаточного поперечного сечения для прохода сжатого воздуха. Мы повысили эффективность теплообмена и уменьшили перепад давления за счет минимизации сопротивления, что позволяет более эффективно эксплуатировать систему сжатого воздуха при более низких затратах.
Технические характеристики
Условия проектирования
- Давление на входе: 7 бар
- Температура на входе: Макс. 80 ℃ (HT: Макс. 60 ℃)
- Точка росы под давлением (PDP): 2 ~ 10℃
- Температура окружающей среды (охлаждающая вода): 32℃
- Расчетное давление: 9,7 бар
- Расчетная температура: 70℃
Примечания
- Числа в скобках обозначают характеристики продуктов с водяным охлаждением.
- Модели 150HT(W) и выше не имеют фильтра и доохладителя.
- Модели 800HT и выше в основном имеют съемный конденсатор. Их характеристики не включают размеры и вес конденсатора.
- Все модели используют хладагент R-134a или R-22. Также доступны другие модели, использующие другие типы хладагентов.
- Расход указан для 60 Гц. Также доступны другие электрические характеристики.
- Устройство с рабочим давлением 9,7 бар или выше изготавливается на заказ.
- Крупные модели, превышающие указанные в спецификациях, также могут быть изготовлены по индивидуальному заказу. Спецификации могут быть изменены без предварительного уведомления для улучшения продукта.
| Модель | Подключение | Расход | Фильтр | Потребляемая мощность | Электропитание | Размеры (мм) | Вес | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | N㎥/min | μm/μm/ppm | Size | kW | V / Ph / Hz | A | B | C | kg | ||
| H Y D |
5HTNS | PT 15A | 0.7 | 40/5/1 | 15A | 0.32 | 220 / 1 / 50, 60 |
427 | 644 | 810 | 61 |
| 7HTNS | PT 15A | 1 | 40/5/1 | 15A | 0.33 | 427 | 644 | 810 | 61 | ||
| 10HTNS | PT 20A | 1.4 | 40/5/1 | 20A | 0.34 | 427 | 644 | 810 | 63 | ||
| 15HTNS | PT 25A | 1.9 | 40/5/1 | 25A | 0.5 | 453 | 703 | 1138 | 79 | ||
| 20HTNS | PT 25A | 2.7 | 40/5/1 | 25A | 0.53 | 453 | 703 | 1138 | 79 | ||
| 30HTN | PT 25A | 3.9 | 5/1 | 25A | 0.9 | 455 | 875 | 1262 | 85 | ||
| 50HTNS | PT 40A | 6.7 | 5/1 | 40A | 1.41 | 502 | 1002 | 1577 | 167 | ||
| 75HTNS | PT 50A | 10.5 | 5/1 | 40A | 2.07 | 503 | 1148 | 1652 | 232 | ||
| 100HTNS | PT 50A | 14.2 | 5/1 | 50A | 2.41 | 380 / 3 / 50,60 440 / 3 / 50, 60 |
559 | 1289 | 1737 | 260 | |
| 150HT(W) | PT 65A | 21 | N/A | N/A | 4.18(3.78) | 550 | 1200 | 1447 | 220 | ||
| 200HT(W) | FLG. 80A | 30 | 4.6(4.2) | 700 | 1200 | 1580 | 260 | ||||
| 250HT(W) | FLG. 100A | 39 | 5.5(5.1) | 800 | 1500 | 1580 | 340 | ||||
| 300HT(W) | FLG. 100A | 47 | 5.9(5.5) | 800 | 1500 | 1580 | 360 | ||||
| 400HT(W) | FLG. 100A | 56 | 9.7(8.9) | 900 | 1800 | 1915 | 680 | ||||
| 500HT(W) | FLG. 150A | 66 | 12.7(11.9) | 1200 | 1800 | 1825 | 980 | ||||
| 600HT(W) | FLG. 150A | 85 | 14.2(13.4) | 1200 | 2100 | 1825 | 1200 | ||||
| 800HT(W) | FLG. 200A | 120 | 25.45(23.2) | 1500 | 1900 | 2150 | 1250 | ||||
| 900HT(W) | FLG. 200A | 140 | 30.15(27.9) | 1500 | 1900 | 2150 | 1320 | ||||
| 1200HT(W) | FLG. 200A | 180 | 40(37) | 2000 | 1900 | 2150 | 1450 | ||||
Коэффициент коррекции
| Коэффициент коррекции по температуре воздуха на входе (серия HTNS) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Температура воздуха на входе (℃) | 55 | 60 | 65 | 70 | 75 | 80 | N/A | N/A | N/A | N/A | N/A | N/A |
| Коэффициент коррекции | 1.1 | 1 | 0.84 | 0.73 | 0.63 | 0.55 | N/A | N/A | N/A | N/A | N/A | N/A |
| Коэффициент коррекции по давлению воздуха на входе (серия HT) | ||||||||||||
| Температура воздуха на входе (℃) | 40 | 45 | 48 | 52 | 56 | 60 | N/A | N/A | N/A | N/A | N/A | N/A |
| Коэффициент коррекции | 1.1 | 1 | 0.88 | 0.76 | 0.65 | 0.55 | N/A | N/A | N/A | N/A | N/A | N/A |
| Коэффициент коррекции по давлению воздуха на входе | ||||||||||||
| Давление воздуха на входе (бар) | 5 | 6 | 7 | 8 | 9 | 10 | N/A | N/A | N/A | N/A | N/A | N/A |
| Коэффициент коррекции | 0.89 | 0.94 | 1 | 1.04 | 1.06 | 1.09 | N/A | N/A | N/A | N/A | N/A | N/A |
| Коэффициент коррекции по температуре окружающей среды (машина с воздушным охлаждением) | ||||||||||||
| Температура окружающей среды (℃) | 27 | 32 | 37 | 40 | 45 | 50 | N/A | N/A | N/A | N/A | N/A | N/A |
| Коэффициент коррекции | 1.05 | 1.00 | 0.92 | 0.82 | 0.76 | 0.69 | N/A | N/A | N/A | N/A | N/A | N/A |
